Neonröhre durch LED ersetzen: Einfach & Schnell



Wichtiges Update:
Seit September 2023 ist die Übergangsregelung für T5 und T8 Röhren ausgelaufen. Leuchtstoffröhren dürfen nicht mehr verkauft werden.
Lesen Sie hier mehr zur Umrüstung und den Vorteilen von LED.


Worauf ist zu achten bei der Neonröhre LED? Fassung mit EVG oder KVG oder speziell für LED Röhren?

Wichtige Informationen zum Austausch von Leuchtstoffröhren durch LED-Röhren. Hier gibt es Tipps und Tricks, um eine Leuchtstoffröhre gegen LED zu tauschen.

Wenn Sie mit dem Gedanken spielen Ihre aktuellen Neonröhren durch die Neonröhre LED zu ersetzen, möchten wir Ihnen mit diesem Beitrag ein paar Tipps und Tricks sowie wichtige Informationen zur Umrüstung geben. Die Neonröhre LED ist die sparsame, langlebige & umweltfreundliche Alternative zu “alten” Neonröhren. Mit den richtigen Informationen vorab gelingt es die Neonröhre gegen LED zu tauschen. So kannst du deine Leuchtstoffröhre durch LED ersetzen – und das, ohne böse Überraschungen oder Probleme.

Zunächst muss man sich entscheiden, ob man nur das Leuchtmittel bzw. die Neonröhre an sich tauschen möchte oder ob man die ganze Fassung samt Röhre austauscht. Je nachdem wie groß der Aufwand für einen kompletten Fassungstausch ist, kann man sich für eine der beiden Varianten entscheiden. (sicherlich spielt das Budget dabei auch eine gewisse Rolle). Optimal ist es, wenn die bestehende Fassung durch eine neue LED-Fassung getauscht wird, da die Vorschaltgeräte, welche in den Fassungen verbaut sind, ebenfalls Strom verbrauchen (bei alten Modellen bis zu 15 Watt pro Vorschaltgerät) und nur für Neonröhren zwingend benötigt werden. Eine LED Röhre benötigt kein Vorschaltgerät und kann direkt an 230V 50Hz angeschlossen werden.

Möchte man die bestehende Fassung weiterhin verwenden, muss man sich zunächst die vorhandene Fassung genau anschauen bzw. untersuchen.

Leuchtstoffröhre gegen LED tauschen: Grundsätzlich unterscheidet man zwei Arten von Fassungen

1. Fassungen mit Starter + KVG (konventionelles Vorschaltgerät)
2. Fassungen ohne Starter, mit einem EVG (elektronisches Vorschaltgerät)

Neonröhren durch Neonröhre LED ersetzen

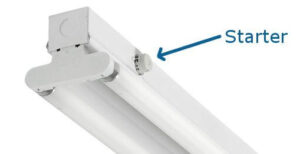

Fassung mit KVG und Starter



Das Bild links zeigt eine Fassung mit einem integrierten KVG + Starter, der in diesem Fall seitlich angebracht ist. Der Starter kann auch direkt unterhalb der Neonröhre verbaut sein. Ausführlichere Informationen zu den unterschiedlichen Vorschaltgeräten finden Sie bei Wikipedia.



Installationsanleitung Neonröhre LED Röhre Philips

Installationsanleitung LED Röhre Philips®



Sollten Sie eine Fassung mit Starter und KVG haben, können Sie alle LED Röhren, die von der Länge her passen und welche eine aktive Seite haben verwenden. Standardlängen von T8 LED Röhren sind 600mm, 900mm, 1200mm und 1500mm. Bevor die LED Röhre jedoch in die Fassung eingesetzt wird, muss zunächst der Hauptschalter bzw. die Sicherung herausgenommen werden und danach der Starter der Neonröhre durch den LED Starter (auch LED Dummystarter genannt) ersetzt werden. Der LED Starter ist kein aktives Bauteil. Er stellt lediglich eine Strombrücke bzw. Verbindung her, welche ohne den Starter nicht mehr vorhanden wäre.

Bei einer Fassung, die keinen Starter hat, ist in den meisten Fällen ein EVG (elektronisches Vorschaltgerät) verbaut. In diesem Fall sollte dies durch das Öffnen der Fassung geprüft werden. Es gibt spezielle LED leuchstoffröhre, welche für den Betrieb an einem EVG geeignet sind.

Spezielle Fassung, welche nur für LED Röhren geeignet sind, haben keine aktiven Bauteile in der Fassung, daher wird durch die Fassung an sich auch kein zusätzlicher Strom verbraucht. Dies ist die sparsamste und umweltfreundlichste Methode. Fassungen, speziell für LED Röhren finden Sie auch auf LEDLager in der Rubrik: Fassungen für LED Röhren

Neonröhre LED als Ersatz für Leuchtstoffröhren – so gelingt die Umrüstung

  1. Sicherung oder Hauptschalter ausschalten
  2. Prüfen, ob eine Fassung mit KVG+Starter oder Fasssung mit EVG vorliegt
  3. Bei Fassungen mit KVG den Starter durch LED Dummystarter tauschen
  4. LED Röhre einsetzten und drehen
  5. Sicherung bzw. Hauptschalter einschalten – FERTIG 🙂

Nachfolgend die Installationshinweise der Firma Philips® für Philips LED Röhren / LED Tubes

Installationsanleitung Neonröhre LED Röhre Philips

Installationsanleitung LED Röhre Philips®



Technische Details zum Anschluss von LED-Röhren an 230V

Beim Wechsel von traditionellen Leuchtstoffröhren zu LED-Röhren ist es oft möglich und effizient, die LED-Röhren direkt an eine 230V-Stromquelle anzuschließen. Dieser Abschnitt bietet eine detaillierte Anleitung und einen Schaltplan, der Ihnen bei diesem Prozess hilft.

Schritt-für-Schritt-Anleitung:

  1. Stromabschaltung: Sicherstellen, dass der Stromkreis, an dem gearbeitet wird, vollständig ausgeschaltet ist.
  2. Entfernung der alten Leuchtstoffröhre: Entfernen Sie die vorhandene Leuchtstoffröhre aus der Fassung.
  3. Überprüfen der Fassung: Bestimmen Sie, ob Ihre Fassung ein konventionelles Vorschaltgerät (KVG) oder ein elektronisches Vorschaltgerät (EVG) hat.
  4. Entfernen des Vorschaltgeräts: Bei einer KVG-Fassung müssen Sie den Starter entfernen und durch einen LED-Dummystarter ersetzen. Bei einer EVG-Fassung kann das EVG oft belassen werden.
  5. Anschluss der LED-Röhre: Setzen Sie die LED-Röhre in die Fassung ein. Achten Sie darauf, dass die Röhre korrekt ausgerichtet ist und sicher sitzt.
  6. Stromversorgung wiederherstellen: Schalten Sie den Strom wieder ein und überprüfen Sie, ob die LED-Röhre korrekt funktioniert.

Schaltplan:

Ein Schaltplan (nicht dargestellt) würde den Prozess visuell darstellen, um eine klarere Vorstellung vom Anschluss der LED-Röhren an eine 230V-Stromquelle zu geben. Es ist wichtig, dass solche Schaltpläne von qualifizierten Elektrikern erstellt und befolgt werden.

Sicherheitshinweise:

  • Stellen Sie immer sicher, dass der Stromkreis vor Beginn der Arbeiten vollständig ausgeschaltet ist.
  • Wenn Sie sich bei irgendeinem Schritt unsicher sind, ziehen Sie einen qualifizierten Elektriker zu Rate.

Praxisbeispiele für den Direktanschluss von LED-Röhren an 230V

led-röhre direkt an 230v anschließen schaltplan

In diesem Abschnitt stellen wir Ihnen aktuelle Beispiele und Szenarien vor, in denen LED-Röhren direkt an 230V-Stromquellen angeschlossen werden. Diese Beispiele demonstrieren die Vielseitigkeit und Einfachheit der Installation von LED-Röhren in verschiedenen Umgebungen.

Beispiel 1: Bürobeleuchtung

In einem modernen Bürogebäude wurden die vorhandenen Leuchtstoffröhren durch LED-Röhren ersetzt. Die LED-Röhren wurden direkt an das 230V-Stromnetz angeschlossen, wobei der bestehende KVG-Starter durch einen LED-Dummystarter ersetzt wurde. Diese Änderung führte zu einer deutlichen Energieeinsparung und einer Verbesserung der Lichtqualität.

Beispiel 2: Industrielle Anwendungen

In einer Fabrikhalle, in der zuvor Hochdruck-Neonröhren verwendet wurden, erfolgte der Wechsel zu LED-Röhren, die direkt an 230V angeschlossen wurden. Dies vereinfachte die Wartung erheblich, da die LED-Röhren eine längere Lebensdauer haben und weniger anfällig für Beschädigungen sind.

Beispiel 3: Einzelhandel und Showrooms

Ein Einzelhandelsgeschäft nutzte die Gelegenheit, seine Beleuchtung während einer Renovierung zu modernisieren. Die neuen LED-Röhren, die direkt mit 230V verbunden wurden, sorgten für eine hellere und einladendere Atmosphäre, was zu einer angenehmeren Kundenerfahrung beitrug.

FAQs

  1. Kann jede Neonröhre problemlos durch eine LED-Röhre ersetzt werden? “Ja, in den meisten Fällen können Neonröhren durch LED-Röhren ersetzt werden. Es ist jedoch wichtig, die richtige Größe und Art der LED-Röhre zu wählen, die zu Ihrer bestehenden Fassung passt.”
  2. Muss ich beim Wechsel zu LED-Röhren etwas an der Verkabelung ändern? “Das hängt von der Art der vorhandenen Fassung ab. In einigen Fällen müssen Sie den Starter entfernen oder die Verkabelung leicht anpassen.”
  3. Sind LED-Röhren energieeffizienter als Neonröhren? “Ja, LED-Röhren sind deutlich energieeffizienter als Neonröhren. Sie verbrauchen weniger Strom und haben eine längere Lebensdauer, was zu Kosteneinsparungen führt.”
  4. Wie lange halten LED-Röhren im Vergleich zu Neonröhren? “LED-Röhren haben in der Regel eine längere Lebensdauer, oft bis zu 50.000 Stunden oder mehr, während Neonröhren typischerweise rund 10.000 Stunden halten.”
  5. Kann ich die Farbtemperatur der LED-Röhren wählen? “Ja, LED-Röhren gibt es in verschiedenen Farbtemperaturen, von warmweiß bis kaltweiß, so dass Sie die Beleuchtung nach Ihren Wünschen anpassen können.”
